Máquina retificadora de superfície de isolamento M50100

Máquina retificadora de superfície CNC de alta precisão / alta velocidade / fácil de operar Hidráulica de eixo X / servo eixo YZ / sistema CNC. Estrutura de deslizamento cruzada, trilho duplo em V da mesa / trilho duplo em V da sela, trilho do eixo Z. Função opcional do ciclo de adestramento inferior do rebolo, uma página de controle do sistema é conveniente para definir manualmente os parâmetros de adestramento.

Obtenha uma cotação Mais produtos

PREV：Moedor de superfície de eixo horizontal M50100D/M50120D/M50160D
NEXT：Máquina retificadora de superfície de isolamento M4080

Introdução
Parâmetro
Tabela de configuração do produto

A retificadora de superfície de mesa retangular de eixo horizontal M50100 é uma das máquinas-ferramentas de alto desempenho com retificação de controle de alimentação CNC desenvolvidas por nossa empresa. O projeto da estrutura da máquina-ferramenta é mais razoável e a frágil, retenção de precisão e confiabilidade da máquina-ferramenta estão próximos. É principalmente adequado para a retificação de isolamento de vários materiais metálicos, Chanfros e formatos específicos, e é amplamente utilizado em automóveis, eletrônicos, equipamentos médicos, máquinas de precisão, fabricação de moldes e outros setores.

Características estruturais

● A máquina adota um layout de paletas cruzadas e os componentes principais adotam

nova estrutura simétrica.

● A mesa e a sela adotam uma estrutura de guia em V duplo, que pode manter

a precisão da máquina por um longo tempo através de raspagem de precisão.

● A cabeça de retificação é acionada por trilho de arame de precisão pré-prensado e

parafuso de esfera de precisão para garantir alimentação de alta precisão.

● O fuso é um fuso com cabeçote de retificação refinado e o motor do fuso é

conectado diretamente ao fuso por meio de um elástico elástico.

● O controle do servo motor do eixo Y/Z pode obter retificação automática e melhorar a eficiência do processamento.

● Uma bomba de lubrificação automática é usada para lubrificar o trilho-guia do parafuso para melhorar a vida útil.

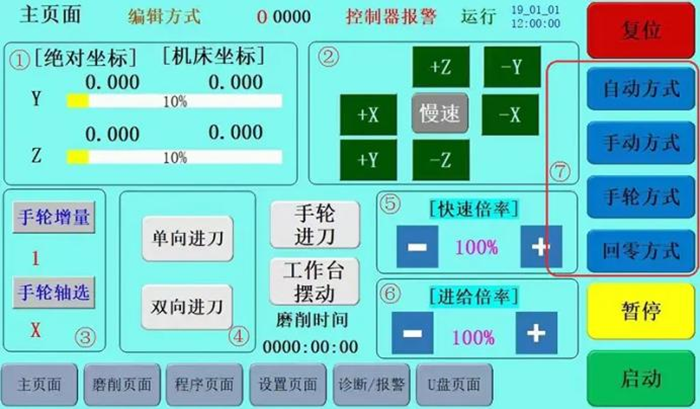

Descrição da função da retificadora de superfície de mesa retangular de eixo horizontal M2050

1. Modo de trabalho: manual, contínuo, semiautomático, totalmente automático

2. Modo de bancada: manual, automático (cabeça de retificação antes e depois da pressão hidráulica, ignore)

3. Cabeça de madeira: pare, execute

4. Hidráulico: pare, execute

5. Bomba de água: pare, ligue

6. Quantidade de etapas do eixo Y: quantidade automática de etapas dianteiras e traseiras do eixo Y

7. Moagem automática, exibição de excesso de moagem.

2. Taxa de alimentação Z de moagem grossa: cada quantidade de alimentação (unidade UM)

Desbaste Z Moagem total: avanço total (unidade UM)

Taxa de avanço Z de degradação: por avanço (unidade UM)

Moagem Z Moagem total: Avanço total (unidade UM)

Moagem leve: sem tempos de moagem de alimentação

projeto			unidade	M50100
				Tipo de slide cruzado
habilidade	Tamanho da mesa (C×L)		milímetros	1000×500
	A quantidade máxima de movimento da mesa	em volta	milímetros	1200
		Antes e depois	milímetros	550
	A distância máxima da mesa ao centro do fuso		milímetros	700
	Peso da mesa (incluindo ventos máximos)		kg	750
Bancada de trabalho e Alimentação para frente e para trás	Slot T de mesa		milímetros×N	14×3
	Velocidade da mesa		m/min	5~25
	Os volantes eletrônicos dianteiros e traseiros são alimentados		milímetros	0.001
	Alimentação frontal e traseira automática		milímetros	0,1-8
	A quantidade de movimento rápido para frente e para trás		milímetros/min	900
Alimente-se para cima e para baixo	Os volantes eletrônicos superiores e inferiores são alimentados		milímetros	0.001
	Alimentações automáticas superiores e inferiores		milímetros	0,001-0,02
	Para cima e para baixo a quantidade de movimento rápido		milímetros/min	300
Eixo do rebolo	Tamanho do rebolo (diâmetro externo × espessura × diâmetro interno)		milímetros	Φ350×20~40×Φ127
	Velocidade do fuso	50Hz	rpm	1450
		60Hz	rpm	1740
Motor	Motor de fuso		HP	7,5 CV
	Motores dianteiros e traseiros		Em	400
	Motores superiores e inferiores		Em	750
	Motor hidráulico		HP	3
	Motores nivelados		HP	1/4
Peso dimensional	Altura da máquina		milímetros	2100
	Área útil (C×L)		milímetros	2950×2600
	Peso da máquina		kg	4000

Configuração padrão

Seri. Não.	Nome
1	Caixa de ferramentas
2	Chave de fenda
3	Mandril eletromagnético
4	Chave de rebolo
5	Rebolo
6	Braçadeira de rebolo
7	Estrutura de equilíbrio do rebolo
8	Mandril de equilíbrio do rebolo
9	Comoda de rodas
10	Tanque separador magnético
11	Central hidráulica

Configuração opcional

Seri. Não.	Nome
1	Chapa metálica totalmente protegida
2	Coletor de pó
3	Revestimento automático de rebolo
4	Dispositivo de filtro de fita de papel
